16E1网桥
产品类别：产品描述
TF-WE16 16E1网桥可将多条E1电路捆绑起来用于传输10M/100M的以太网数据，实现了1-16路E1通道至以太网接口之间的相互转换，实现E1信道与以太网的互连。支持1至16路E1信道的灵活配置，能自动检测E1的数量并选择可用的E1，并且允许E1电路之间存在一定的传输时延差。单路线路速率是1980Kbit/s，16路带宽可达31680Kbit/s。
传输特点：
●实现以太网数据在1~16条E1电路中的透明传输。
●16路E1线路中，任意两路之间的最大延时差可达220ms；当延时差超过220ms时，将会产生延时差超限告警，同时业务中断。
●符合ITU-T 标准协议，GFP-F 封装建议G.7041，VCAT 虚级联和LCAS链路容量调整方法建议G.7042，Ethernet 到nxE1 映射建议G.7043，Ethernet 至单E1 映射建议G.8040。
●16路E1线路中，任意两路之间的最大延时差可达220ms；当延时差超过220ms时，将会产生延时差超限告警，同时业务中断。
●符合ITU-T 标准协议，GFP-F 封装建议G.7041，VCAT 虚级联和LCAS链路容量调整方法建议G.7042，Ethernet 到nxE1 映射建议G.7043，Ethernet 至单E1 映射建议G.8040。
以太网特点：
●提供最多四个共享式以太网接口，支持基于端口的VLAN划分，完全符合IEEE 802.1Q标准
●以太网接口10M/100M，全/半双工完全自适应,支持VLAN协议，每路以太网口支持交叉线和直连线自适应
●内置动态以太网MAC地址列表(4096个)，具有本地数据帧过滤功能.
●支持PAUSE流量控制功能，网管可配
●提供最多四个共享式以太网接口，支持基于端口的VLAN划分，完全符合IEEE 802.1Q标准
●以太网接口10M/100M，全/半双工完全自适应,支持VLAN协议，每路以太网口支持交叉线和直连线自适应
●内置动态以太网MAC地址列表(4096个)，具有本地数据帧过滤功能.
●支持PAUSE流量控制功能，网管可配
其他特点：
●传输带宽增大时，不会损伤以太网数据；传输带宽人为减小时，也可通过网管实现不损伤以太网数据
●两端的E1支路可以不按序号对应连接；当某个E1支路单方向出现故障时，另一方向仍可工作
●E1信号环回自动检测及切断功能；当检测到某路E1信号发生环回时，系统将此路E1切断，环回解除后，此路E1自动恢复使用。实现了在不中断业务的情况下避免网络风暴的产生。
●完备的告警指示，可选择显示本端 远端告警
●支持本端E1的线路侧环回功能，方便对E1线路进行测试
●传输带宽增大时，不会损伤以太网数据；传输带宽人为减小时，也可通过网管实现不损伤以太网数据
●两端的E1支路可以不按序号对应连接；当某个E1支路单方向出现故障时，另一方向仍可工作
●E1信号环回自动检测及切断功能；当检测到某路E1信号发生环回时，系统将此路E1切断，环回解除后，此路E1自动恢复使用。实现了在不中断业务的情况下避免网络风暴的产生。
●完备的告警指示，可选择显示本端 远端告警
●支持本端E1的线路侧环回功能，方便对E1线路进行测试
工作特点：
电压： AC180V ~ 260V；DC –48V；DC +24V
功耗： ≤5W
工作温度：-10°C~50°C
贮存温度：-40°C~+70°C
相对湿度：95 %
无腐蚀性和溶剂性气体，无扬尘，无强磁场干扰。
电压： AC180V ~ 260V；DC –48V；DC +24V
功耗： ≤5W
工作温度：-10°C~50°C
贮存温度：-40°C~+70°C
相对湿度：95 %
无腐蚀性和溶剂性气体，无扬尘，无强磁场干扰。
外形尺寸：
台式设备:483（宽）×138（深）×44（高）mm
台式设备:483（宽）×138（深）×44（高）mm

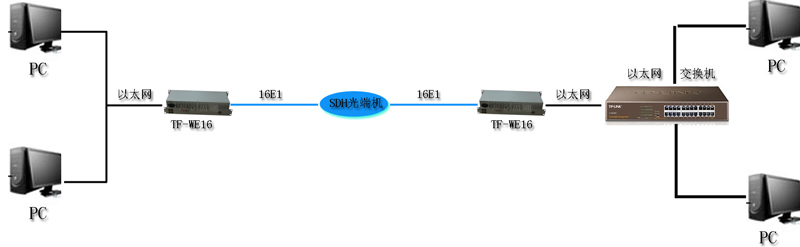

方案如下图：
